Технические характеристики
| Вес брутто | 550 кг |
| Вес нетто | 520 кг |
| Макс. диаметр | 320 мм |
| Скорости | 18 |
| Электронная регулировка числа оборотов | нет |
| Назначение по материалу обработки | по металлу |
| Фрезерование | нет |
| Винторезный | да |
| Использование | напольный |
| Копир | нет |
| Обороты (об/мин) | 1810 |
| Мощность (Вт) | 1500 Вт |
| ЧПУ | нет |
| УЦИ | да |
| Напряжение питания | 220 В |
| Конус шпинделя | MK-5 |
| Конус задней бабки | MK-3 |
| Расстояние между центрами | 750 мм |
| Инструкция |
Описание

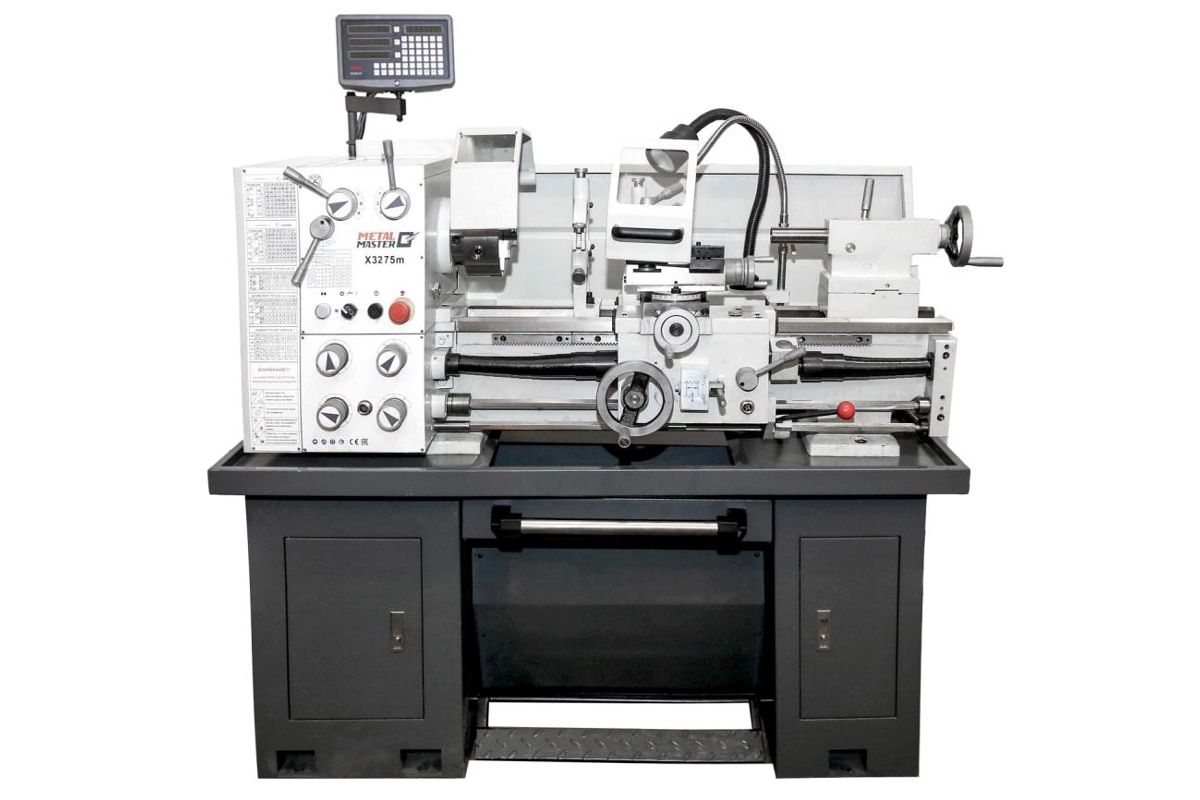

Станок токарно-винторезный METALMASTER X3275m 220V с УЦИ
Токарно-винторезный станок 220V MetalMaster X3275m представляет собой универсальное профессиональное оборудование, которое используется для обработки заготовок из конструкционных материалов, а также для нарезания метрических и дюймовых резьб. Станок предназначен для работы со сталью, чугуном, сплавами цветных металлов.
Данная модель станка имеет простое и понятное управление, отличается удобством эксплуатации и надёжностью.
Особенности:
- Безопасность эксплуатации.
Преимущества:
-Токарно-винторезный станок 220V MetalMaster X3275m позволяет раздельно регулировать обороты ходового вала и ходового винта;
-Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес;

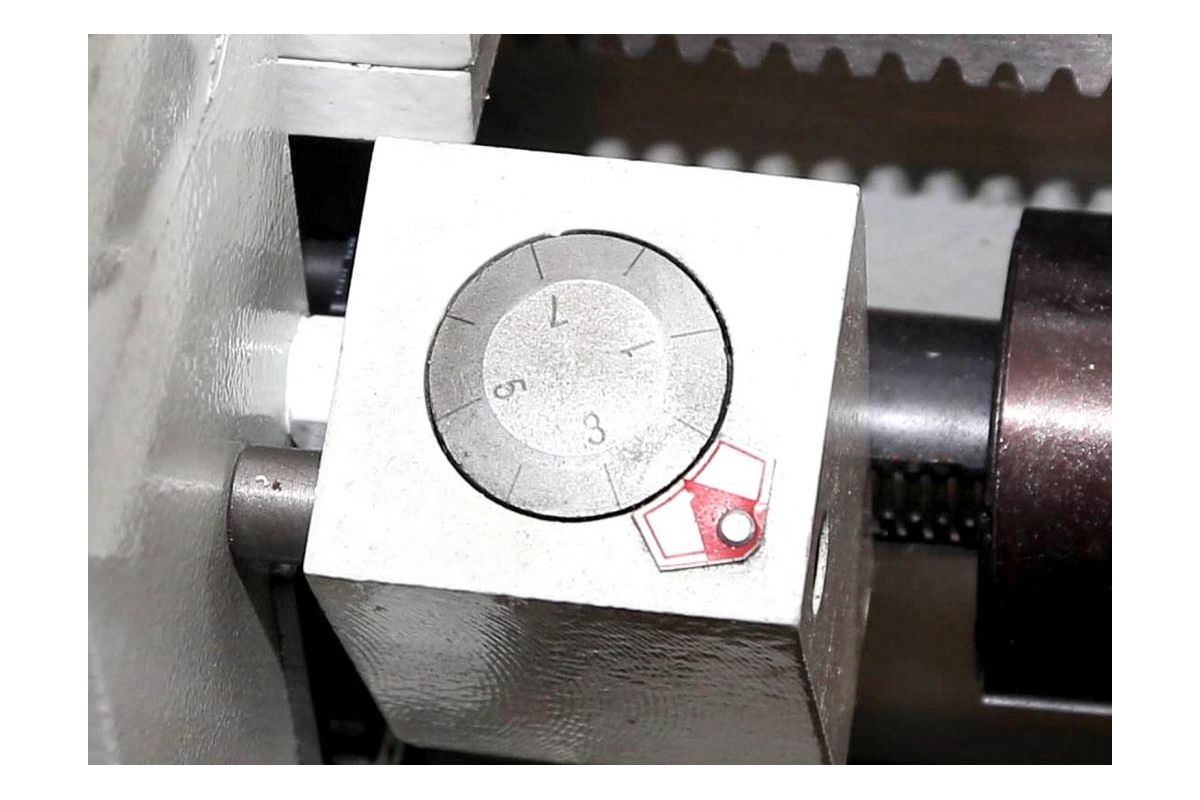

-Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем;
-Все подвижные части станка оснащены тавотницами;
-Внутренний диаметр шпинделя составляет 38 мм;
-Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°;
-Все рукоятки оснащены четкими и удобными лимбами;
-Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком;
-Вылет пиноли задней бабки – 100 мм;
-Станок оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы;
-Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью до 0,001 мм;
-Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.
Технические характеристики:
-Макс. Диаметр над станиной: 320 мм;
-Расстояние между центрами: 750 мм;
-Макс. диаметр над поперечными салазками, мм 198
-ГАП станка: 150 мм;
-Макс. диаметр над выемкой в станине (при наличии): 476 мм;
-Диаметр 3х кулачкового патрона: 160 мм;
-Диаметр 4х кулачкового патрона: 200 мм;
-Диапазон скоростей шпинделя: 65-1810 об/мин;
-Кол-во скоростей: 18;
-Торец шпинделя: D 1-4;
-Диаметр отверстия шпинделя: 38 мм;
-Конус отверстия шпинделя: MT 5 мм;
-Диаметр отверстия пиноли задней бабки: 32 мм;
-Макс. ход каретки: 610 мм;
-Конус пиноли задней бабки: MT 3;
-Вылет пиноли: 100 мм;
-Макс. ход верхней салазки: 75;
-Ход поперечных салазок: 130 мм;
-Автоматическая продольная подача: 0,053-1,291 (40) мм/об;
-Автоматическая поперечная подача: 0,017-0,276(40) мм/об ;
-Диапазон нарезаемых метрических резьб: 0,4-7 (32) мм/об ;
-Диапазон нарезаемых дюймовых резьб: 4-60 (36) ниток/дюйм ;
-Макс. сечение резца: 16x16 мм;
-Помпа СОЖ: 40 Вт, 50 Гц;
-Питание станка: 220/380 В, 50 Гц, 1.5 кВт;
-Размер станка в упаковке (ДхШхВ): 1480X745X1465 мм;
-Вес нетто/брутто: 520/560 кг.
Комплектация:
-Система подачи СОЖ;
-Патрон трехкулачковый 160 мм;
-Патрон четырехкулачковый 200 мм;
-Люнет подвижный;
-Люнет неподвижный;
-Упорный центр;
-Переходник с МК 5 на МК 3;
-Сменные шестерни гитары;
-Обратные кулачки – 3 шт;
-Кожух патрона с выключателями;
-Защита ходового винта;
-Шпиндельный тормоз;
-Цифровой индикатор УЦИ с оптическими линейками для трех осей;
-Светильник;
-Защитный экран резцедержателя;
-Резьбоуказатель;
-Четырехпозиционный резцедержатель;
-Тумба станочная;
-Инструментальный ящик:
-Масленка;
-Ключ резцедержателя;
-Ключ патрона;
-2 отвертки;
-Набор ключей;
-Набор шестигранников;
-Руководство пользователя.
Токарно-винторезный станок 220V MetalMaster X3275m представляет собой универсальное профессиональное оборудование, которое используется для обработки заготовок из конструкционных материалов, а также для нарезания метрических и дюймовых резьб. Станок предназначен для работы со сталью, чугуном, сплавами цветных металлов.
Данная модель станка имеет простое и понятное управление, отличается удобством эксплуатации и надёжностью.
Особенности:
- Безопасность эксплуатации.
Преимущества:
-Токарно-винторезный станок 220V MetalMaster X3275m позволяет раздельно регулировать обороты ходового вала и ходового винта;
-Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес;
-Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем;
-Все подвижные части станка оснащены тавотницами;
-Внутренний диаметр шпинделя составляет 38 мм;
-Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°;
-Все рукоятки оснащены четкими и удобными лимбами;
-Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком;
-Вылет пиноли задней бабки – 100 мм;
-Станок оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы;
-Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью до 0,001 мм;
-Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.
Технические характеристики:
-Макс. Диаметр над станиной: 320 мм;
-Расстояние между центрами: 750 мм;
-Макс. диаметр над поперечными салазками, мм 198
-ГАП станка: 150 мм;
-Макс. диаметр над выемкой в станине (при наличии): 476 мм;
-Диаметр 3х кулачкового патрона: 160 мм;
-Диаметр 4х кулачкового патрона: 200 мм;
-Диапазон скоростей шпинделя: 65-1810 об/мин;
-Кол-во скоростей: 18;
-Торец шпинделя: D 1-4;
-Диаметр отверстия шпинделя: 38 мм;
-Конус отверстия шпинделя: MT 5 мм;
-Диаметр отверстия пиноли задней бабки: 32 мм;
-Макс. ход каретки: 610 мм;
-Конус пиноли задней бабки: MT 3;
-Вылет пиноли: 100 мм;
-Макс. ход верхней салазки: 75;
-Ход поперечных салазок: 130 мм;
-Автоматическая продольная подача: 0,053-1,291 (40) мм/об;
-Автоматическая поперечная подача: 0,017-0,276(40) мм/об ;
-Диапазон нарезаемых метрических резьб: 0,4-7 (32) мм/об ;
-Диапазон нарезаемых дюймовых резьб: 4-60 (36) ниток/дюйм ;
-Макс. сечение резца: 16x16 мм;
-Помпа СОЖ: 40 Вт, 50 Гц;
-Питание станка: 220/380 В, 50 Гц, 1.5 кВт;
-Размер станка в упаковке (ДхШхВ): 1480X745X1465 мм;
-Вес нетто/брутто: 520/560 кг.
Комплектация:
-Система подачи СОЖ;
-Патрон трехкулачковый 160 мм;
-Патрон четырехкулачковый 200 мм;
-Люнет подвижный;
-Люнет неподвижный;
-Упорный центр;
-Переходник с МК 5 на МК 3;
-Сменные шестерни гитары;
-Обратные кулачки – 3 шт;
-Кожух патрона с выключателями;
-Защита ходового винта;
-Шпиндельный тормоз;
-Цифровой индикатор УЦИ с оптическими линейками для трех осей;
-Светильник;
-Защитный экран резцедержателя;
-Резьбоуказатель;
-Четырехпозиционный резцедержатель;
-Тумба станочная;
-Инструментальный ящик:
-Масленка;
-Ключ резцедержателя;
-Ключ патрона;
-2 отвертки;
-Набор ключей;
-Набор шестигранников;
-Руководство пользователя.
Отзывы о METALMASTER X3275m
0 оценок (0 из 5)
Документация
